產品分類

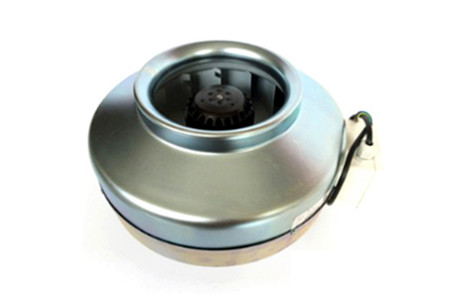

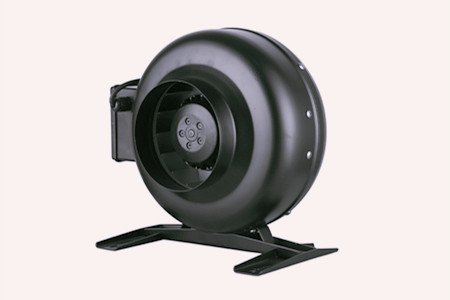

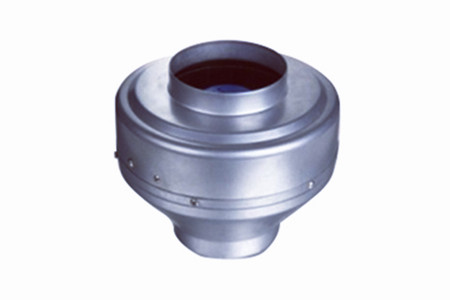

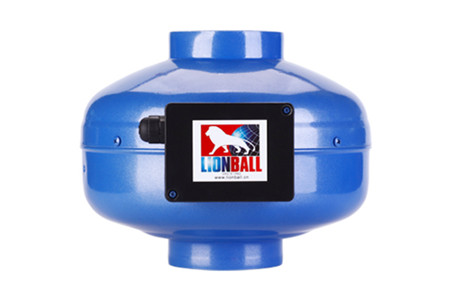

　　獅球公司研發生產的CDF系列圓形管道離心風機共有7種不同機型，分別對應100mm、125mm、150mm、160mm、200mm、250mm和315mm的出風口直徑。根據風機外殼的材質，可分為兩種類型：一種是采用PP或PA材料的高性能塑殼管道風機，另一種是采用鋅鍍鋼板的鐵殼管道風機。這兩種材質的風機各自具有獨特的優勢，能夠滿足不同應用場景的需求，確保高效、穩定的運行性能。

結構特點

　　圓形管道離心風機是一種高效率，低噪聲離心風機，它主要由鼓形殼體、過載熱保護外轉子電機、高效離心葉輪等部件組成，具有體積小、重量輕、噪音低、效率高、安裝簡便等優點。

　　1. 葉輪由多個后傾式圓弧形鋁合金葉片、前盤、后盤組成，均采用機械化模具制作而成，并經靜動平衡校驗，運行平穩可靠，具有良好的空氣動力性能。

　　2. 鐵殼管道風機殼體采用鍍鋅鋼板或不銹鋼板，經機械化模具加工后電焊鏈接而成。結構牢固、合理緊湊。塑殼圓形管道離心風機制成二開式，沿中分水平面分為兩半，外用螺栓連接。

　　3. 電機均用單支承外轉子電機，絕緣等級為B級。根據客戶需求我們可配專門的熱保護器，當電機的內部溫度達到135℃±5℃時，熱保護器將會自動切斷電流以保護電機。葉輪固定在電機外殼上，電機支撐端固定在電機支座上，電機支座固定在機殼頂板上，由電機外殼旋轉直接驅動葉輪運轉。

行業用途

　　圓形管道離心風機廣泛應用于各類公共場所，包括賓館、商場、醫院、影劇院、歌舞廳、禮堂和學校等。是工業企業生產車間及民用、商用建筑工程中通風換氣的理想選擇。它能夠有效排除有害氣體和異味，保持室內空氣的清新和流通。憑借其卓越的性能和可靠性，該系列風機已暢銷全國各地，贏得了用戶的高度評價和廣泛好評。無論是在家庭、商業還是工業環境中，它都是通風換氣的優選設備。

工作條件

　　1. 輸送氣體的種類：空氣和其他不自然的、無腐蝕性的、對人體無害的氣體。

　　2. 氣體內的介質條件：氣體內不得含有粘性物質，所含的塵土及硬顆粒物不大于120mg/m3.

　　3. 氣體溫度使用范圍：-20℃~60℃。

　　4. 該系列風機僅使用在室內安裝，并應按樣本主視圖方位安裝，不得上下顛倒安裝，不準側立安裝，否則會影響電機使用壽命。如需裝于室外，必須考慮電機的防雨措施。

　　5. 工作電源：115V/60Hz或230V，50/60Hz。

設計說明

　　1. 該管道風機屬后彎離心通風機，在相同風量，風壓情況下，其噪聲比軸流風機低的多。

　　2. 本系列風機的風量、風壓、噪聲等參數是根據許多工程實際需要提出的，廣泛適用于公共場所的送、排風系統。

　　3. 在該風機外殼頂面上標有出風方向的箭頭，可避免反向安裝，保證送、排風正常使用。

　　4. 當被輸送低溫空氣有可能造成機殼和管道外表面結露時，應設計保溫層。風機的噪聲是在額定風量、風壓未接風管時距進風口一米處測得的平均數，配有進、排風管，則噪聲將有所衰減。對于噪聲要求較高的場合，應在進、排風管道上配置消聲彎頭或消聲器。風機配用單相(230V或115V)電機的電源接線圖放置在風機電源接線盒內。

　　5. 風機運行時振動小，一般不需采用減震措施。若設計認為有必要，可在風機支承外加減振橡膠或減振彈簧。

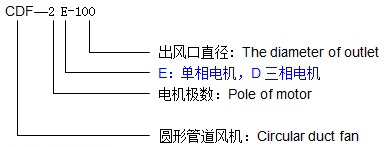

型號說明

產品認證

　　獅球公司的CDF系列圓形管道離心風機均已通過了美國UL認證、歐盟CE認證和中國CCC認證，確保了產品的安全性和高品質。這些國際認證不僅彰顯了公司在產品質量和安全性能方面的卓越表現，也體現了我們在全球市場上的競爭力和可靠性。
